4MCAD

Innovatives BIM-Design: Neues BIM-Design mit einer vollständigen Umstrukturierung des Codes auf der Grundlage der ODA-Teigha-Bibliotheken und einer 64-Bit-Architektur, um eine unübertroffene Leistung der Display-Engine und der Funktionen zum Öffnen/Speichern und Lesen/Schreiben zu gewährleisten.

Neue Schnittstelle: Neue BIM-Benutzeroberfläche mit Ribbon-Menüs, verbesserten Symbolleisten, einem ausgefeilten Eigenschaftspanel, verbesserten Dialogen für die BIM-Entitäten und einer weit verbreiteten Verwendung von Griffen.

Erweiterte Modellierungsfunktionen

Neue BIM-Objekte (z. B. beliebig geformte Wände, Ecköffnungen, durchgehende Flächen an den Wandanschlüssen bei Verbundbauteilen usw.)
Schnelle Bearbeitung der BIM-Objekte durch das erweiterte Eigenschaftspanel in Verbindung mit der Filterauswahl und dem Einsatz von Griffen.
Intelligente Verwaltung von Gebäudeebenen/Böden (Bilder als Xrefs, Smart Level Editor und andere).
Kollisionserkennung bei der Planung von HLK-/Sanitär-/Elektronetzen
Visuelles 3D-Modell für die Heiz-/Kühlflächen der Gebäudehülle
Flexibilität bei der Definition/Bearbeitung verschiedener Höhen in einem Raum.
Option zur Echtzeit-Bearbeitung der Netzdurchmesser/Größen (d.h. der gewünschten Abmessungen) über die Eigenschaftsleiste.
Möglichkeit, die Luftstromraten eines Lüftungssystems direkt in der Zeichnung zu definieren.
Intelligente Algorithmen im Modul Luftkanäle zur Erstellung eines detaillierten, realistischen 3D-Modells gemäß den detaillierten Ashrae-Richtlinien.
3D-Dimensionierung der Heiz-/Kühleinheiten in Echtzeit gemäß den Anforderungen und Herstellerangaben.
Parametrischer Entwurf von Fußbodenheizungssystemen unter Berücksichtigung von Schnecken-, Serpentinen- und Mäandermustern.
Integration der 3D-Installationszeichnungen der Haustechnik in das 3D-Architekturmodell
Qualitativ hochwertiges, schnelles Rendering zur Erstellung realistischer Ansichten der Gebäudehülle und der MEP-Installationen (Rohrleitungsnetz, Luftkanalnetz usw.).

Volle BIM-Kompatibilität und Interoperabilität: Maximale Interoperabilität mit jeder BIM-Anwendung (z.B. Revit, Archicad etc.) und nahtlose Integration zwischen den FINE-MEP Vertikalen, sowie mit IDEA und FineGREEN.

Neue leistungsfähige CAD-Engine: Beinhaltet alle neuen Funktionen der neuesten 4MCAD v.19 Engine, leistungsfähiger als je zuvor.

EINFACHER ÜBERGANG

Der einfachste Übergang für Ingenieure, die von AutoCAD kommen
Unsere MEP-Software enthält alle Funktionen von 4MCAD, unserer Alternative zu AutoCAD®. Sie erhalten 2 Software in einer, Sie können weiterhin CAD verwenden, um einige DWG-Zeichnungen zu bearbeiten.
In Fine HVAC können Sie Ihr BIM-Projekt in 2D oder 3D mit sehr einfachen 2D-Befehlen erstellen, die jeder CAD-Anwender kennt, wie z.B. Polylinien, Entity Snaps, Kopieren... Fine HVAC kombiniert ein AutoCAD-ähnliches Aussehen und Gefühl mit einer fortschrittlichen BIM-Technologie, die Ihnen beim Zeichnen Ihres Projekts und Ihrer Netzwerke helfen wird.

Zeichnen Sie das Gebäude wie in 2D und erhalten Sie das 3D
Das Zeichnen des Gebäudes in 3D mit BIM-Objekten ist erforderlich, um die Wärmeverluste und Kühllasten zu berechnen, aber Fine HVAC hilft Ihnen, dies mit nur wenigen Klicks zu tun.
Sie brauchen sich nur auf die Grundrisse zu konzentrieren, indem Sie die intelligenten und parametrischen Objekte des AutoBLD-Menüs verwenden, und Fine HVAC wird das 3D für Sie erstellen. Ein einfacher Doppelklick auf ein beliebiges Objekt zeigt dessen Eigenschaften zur Änderung an. Sie haben alle erforderlichen Werkzeuge, um das BIM-Modell zu erstellen oder zu ändern, ohne eine andere externe Software zu verwenden.
Alternativ können Sie auch ein Projekt öffnen, das mit einer anderen 4M BIM-Software erstellt wurde, ohne dass Sie das Gebäude zeichnen müssen. Sie können z.B. ein mit IDEA Architecture erstelltes Projekt öffnen und müssen nur die Räume definieren, bevor Sie mit der Berechnung fortfahren (siehe Video).
Unerreichte Kompatibilität mit AutoCAD
Im Gegensatz zu anderen BIM MEP-Softwareprogrammen verwendet Fine HVAC DWG als natives Dateiformat und enthält Funktionen zur Konvertierung von 3D-BIM-Objekten in einfache Vektoren, die in AutoCAD® weiter bearbeitet werden können. Der Austausch von 2D- oder 3D-Dateien mit anderen Fachleuten ist daher viel einfacher.

Enthält eine vollständige CAD-Software
Unsere MEP-Software enthält alle Funktionen von 4MCAD, unserer Alternative zu AutoCAD®. Sie erhalten 2 Software in einer, Sie können weiterhin CAD benutzen, um einige DWG Zeichnungen zu bearbeiten.

NETZWERKE

Intelligenter Netzwerkentwurf
Im Gegensatz zu anderen BIM-Programmen geht die fortschrittliche und sehr intuitive BIM-Technologie von Fine HVAC nicht auf Kosten der Geschwindigkeit, ganz im Gegenteil: Sie müssen nur ein paar einzelne Linien zeichnen und die Software erledigt den Rest.

Unterstützte Platzierung von Abnehmern
Fine HVAC platziert die entsprechenden Installationskomponenten (z.B. Heizungseinheiten, Gebläsekonvektoren, Luftkanalgitter usw.) automatisch auf dem Ansichtsplan, und zwar mit Hilfe mehrerer Expertenregeln, die u.a. die Präferenzen des Benutzers berücksichtigen (z.B. die bevorzugte Reihenfolge der Heizkörper, die Kontrolle der Fensterhöhe, die Begrenzung für zusätzliche Heizkörper usw.)

Rohrleitungsnetze Aurorouting
In diesem Stadium des Projekts müssen die Rohre nur als einzelne Leitungen gezeichnet werden. Befehle wie „Doppelrohr“ (z.B. Ansaugung - Rücklauf), „Parallel zur Wand“ oder „Parallel zu Punkten“ beschleunigen das Zeichnen der Installation erheblich, während alle Verbindungen automatisch durch die „magischen“ Autorouting-Befehle erstellt werden (z.B. reichen 2-3 Bewegungen aus, um eine Gruppe von Gittern mit der vertikalen Luftkanalsäule zu verbinden).

Aktualisieren der Zeichnung aus der Berechnung
Nachdem Sie die Berechnungen durchgeführt haben, können Sie die Zeichnung aus der Berechnung aktualisieren und Fine HVAC wird die einzelnen Linien in 2D-Rohre umwandeln. Die Rohrgrößen werden von den Berechnungsergebnissen abgezogen. Symbole und Bezeichnungen (z.B. Einrohrsystem-Pfeile, Abzweigpunkte - Rohrverbindungskreise, Stützenrichtungspfeile, Auf-Ab-Legenden, Kommentare usw.) werden ebenfalls automatisch eingefügt und vervollständigen die Projektzeichnungen.

BERECHNUNGEN

Wärmeverluste, Kühllasten

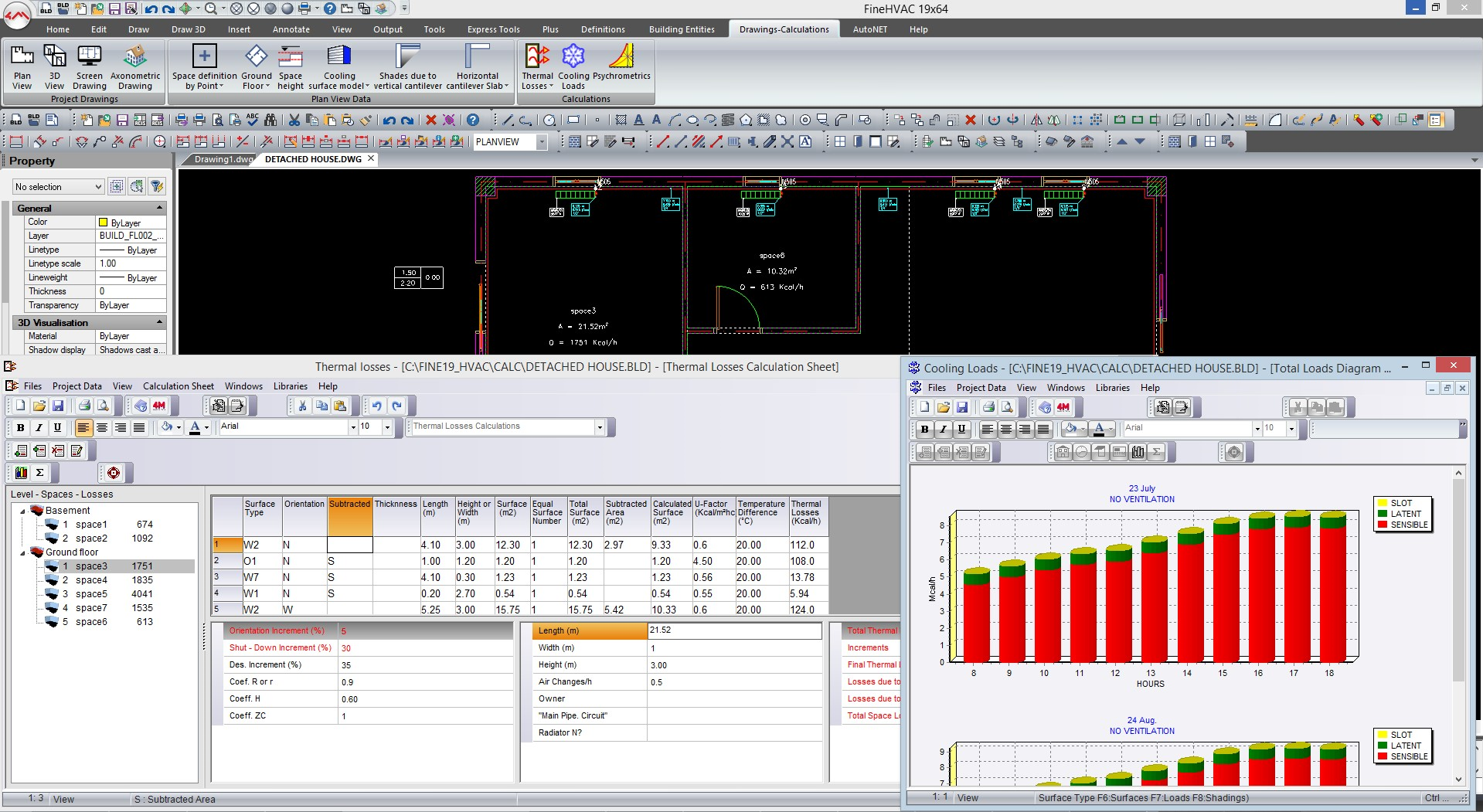

Das Berechnungsmodul von Fine HVAC steht in enger Wechselwirkung mit dem BIM-Modell. Sie können die Wärmeverluste, Kühllasten und die Wärmedämmung aus der Zeichnung heraus berechnen und die Zeichnung mit den Ergebnissen der Berechnungen aktualisieren.

Berechnen aus der Zeichnung

Das Berechnungsmodul von Fine HVAC liest die physikalischen Eigenschaften der BIM-Objekte in Ihrem Projekt, um die Wärmeverluste und Kühllasten Raum für Raum zu berechnen. Es erkennt auch die von Ihnen entworfenen Netzwerke und Rezeptoren und hilft Ihnen bei der Berechnung der Luftkanäle und Rohre unter Berücksichtigung von Durchflussraten, Druckverlusten und mehr.

Die Ergebnisse werden in die Zeichnung zurückgesendet und in einen Berechnungsbericht exportiert, den Sie individuell anpassen können.

Wählen Sie die erforderlichen Normen

In Anlehnung an die internationalen Normen und Vorschriften ermöglicht Fine HVAC dem Benutzer die Auswahl der anzuwendenden Methodik. In jedem Fall verwendet das Paket die fortschrittlichsten Techniken und mathematischen Modelle für maximale Genauigkeit, Geschwindigkeit und Zuverlässigkeit der Berechnungen (z.B. analytisches System der psychrometrischen Gleichungen, Modell der hydraulischen Simulation usw.):

> Kühllasten: Carrier - Ashrae CLTD - Ashrae TFM - Ashrae RTS

> Wärmeverluste: EN 12831, DIN 4701 und Ashrae

> Luftkanäle: Gleiche Geschwindigkeiten - Gleiche Drücke - Statische Rückgewinnung

2D/3D AUSGÄNGE

Erhalten Sie alle technischen Zeichnungen aus dem Projekt und der Berechnung

Nach dem Entwurf des Netzes und den Berechnungen können Sie mit unserer MEP-Software alle technischen Zeichnungen und Berichte erstellen, die Sie benötigen.

Vertikales Diagramm

Unsere MEP-Software generiert für Sie das vertikale Diagramm des Projekts in einer DWG-Zeichnung, die Sie weiter bearbeiten und/oder weitergeben können.

Technische Berichte & BoM

Fine HVAC erstellt ein Dokument mit den Berechnungsergebnissen und der Stückliste, in der die Mengen der einzelnen Elemente beschrieben sind, die für den Bau der HLK-Systeme erforderlich sind. Die Vorlage dieses Dokuments kann angepasst werden und Sie können wählen, welche Ergebnisse Sie anzeigen möchten.

Projekt-Zeichnungen

Das BIM-Modell des Gebäudes wird mit den Ergebnissen der Berechnungen aktualisiert, um die Größe der Rohre und Luftkanäle zu definieren, aber auch mit Symbolen und Bezeichnungen. Als Ergebnis können Sie Grundrisse im DWG-Format erstellen, die alle von Ihnen definierten Rezeptoren und Netzwerke zeigen.

Etage mit Heizungsinstallation und anschlüsse

BIM

Spüren Sie die Kraft der BIM-Software
4M ist ein Pionier von BIM mit einer kompletten Suite von BIM-Software für Architektur und Ingenieurwesen, die 1993 eingeführt wurde. Die 4M BIM-Software ist unter Experten als die BIM-Software bekannt, die die einfachste Migration für AutoCAD-Anwender bietet, da sie als einzige DWG als natives Dateiformat verwendet und ein AutoCAD-ähnliches Look-and-Feel bietet.

BIM-Design und Zusammenarbeit in FineHVAC
Die fortschrittliche BIM-Technologie von FineHVAC wird Ihre Produktivität steigern. Mit unseren intelligenten 3D-Modellierern und Bibliotheken von 3D-BIM-Objekten können Sie das Gebäude viel schneller und einfacher zeichnen.
Die enge Interaktion unseres Berechnungsmoduls mit dem BIM-Modell hilft Ihnen, alle Berechnungen direkt am Modell durchzuführen. Fine HVAC liest einfach das BIM-Modell, um das Projekt und die physikalischen Eigenschaften der BIM-Objekte (U-Faktor) zu verstehen, führt die Berechnungen durch und aktualisiert schließlich die Zeichnungen mit den Berechnungsergebnissen.
Nicht zuletzt können Sie mit anderer BIM-Software zusammenarbeiten und die disziplinspezifischen Inhalte, die Sie dem gemeinsamen BIM-Projekt hinzugefügt haben, mit anderen Architekten und Ingenieuren teilen.

Materialliste
Die BIM-Informationen können auch extrahiert werden, um eine Materialliste zu erstellen, in der die Mengen und Oberflächen der verschiedenen Materialien und Ausstattungen, die Sie im Gebäude erstellt haben, aufgeführt sind. Sie können die Kosten berechnen und erhalten eine detaillierte Beschreibung der benötigten Stahlbleche.

4MCAD Haustechnik für Windows

HEIZUNG, LÜFTUNG & KLIMAANLAGENPLANUNG

FineHVAC Kurzübersicht

FineHVAC Eigenschaften & Highlights

FineHVAC Testversion - Demoversion - 30 Tage

FineHVAC kostenlos testen:

TESTVERSION = VOLLVERSION = VIEWER
